Выдувные машины с одной станцией серии Tongjia TJ-HB могут быть оснащены одинарными, двойными и многосекционными головками, а также одинарными, двухслойными и многослойными композитными головками в соответствии с потребностями клиента. Оборудование может производить машины для выдувного формования, подходящие для обработки различных материалов специальной формы и специального сырья для пользователей, а также может использоваться для производства PE, PP, ABS, EVOH, TPU и др.

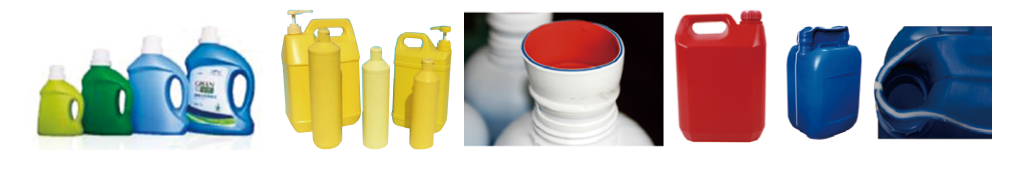

Данная серия оборудования подходит для производства такой продукции, как пластиковые бутылки, бочки и канистры объемом от 10 мл до 15 литров. Например: бутылки для молока, масла, моющих средств, емкости для стирального порошка, емкости для вина, уксуса и т. д.
Описание оборудования
| Система открытия и запирания формы: одинарное перемещение + высокоточная линейная направляющая |
| Экструзионная система: редуктор с жесткой зубчатой поверхностью + импортный инвертор |
| Система фильер: Экструзионная головка с центральной подачей из специальной стали |
| Гидравлическая система: импортные гидравлические клапаны, уплотнения + электрогидравлическое пропорциональное управление |
| Система управления: импортный ПЛК + интерфейс «Человек- машина»(сенсорный экран) + модуль автоматического контроля температуры ПЛК. |
Примечание: Приведенные выше данные приведены только для справки, компания оставляет за собой право изменять компоненты и механическую структуру, а соответствующее содержание, связанное с приобретением оборудования, оговаривается в контракте.
| 1. Спецификация | Ед.Изм. | TJ-HB2L | TJ-HB5L | TJ-HB15L |
| 1.1 Материал | PE.PP.PVC.PA… | PE.PP.PVC.PA… | PE.PP.PVC.PA… | |
| 1.2 Макс. объем продукта | Л | 2 | 5 | 15 |
| 1.3 Количество головок | комплект | 1.2.3.4… | 1.2.3.4… | 1.2.3.4… |
| 1.4 Габариты | м | 2.9×2.1×2.4 | 3.7×2.1×2.8 | 3.8×2.3×3.1 |
| 1.5 Вес | Т | 3.2 | 7.8 | 8.3 |
| 2. Фильера | ||||
| 2.1 Макс. Диаметр головки | мм | 70 | 140 | 150 |
| 2.2 Межцентровая дистанция двух головок | мм | 120 | 160 | 180 |
| 2.3 Мощность нагрева головки | кВт | 5.2 | 9.4 | 11.3 |
| 2.4 Количество зон нагрева головок | зоны | 3 | 3 | 3 |
| 3. Узел смыкания | ||||
| 3.1 Усилие смыкания | кН | 90 | 90 | 110 |
| 3.2 Расстояние между плитами | мм | 135-485 | 230-620 | 230-620 |
| 3.3 Ход колено-рычажного механизма | мм | 400 | 500 | 500 |
| 3.4 Размеры плит пресс-формы（Ш×В） | мм | 320×380 | 320×380 | 380×425 |
| 4. Узел экструзии | ||||
| 4.1 Диаметр шнека | мм | 55 | 65 | 75 |
| 4.2 Длина/ диаметр шнека | L/D | 25 | 25 | 25 |
| 4.3 Производительность пластификации HDPE | кг/ч | 60 | 70 | 90 |
| 4.4 Количество зон нагрева шнека | зоны | 3 | 3 | 3 |
| 4.5 Мощность нагрева шнека | кВт | 10.8 | 13.8 | 14.2 |
| 4.6 Мощность привода экструдера | кВт | 11 | 15 | 22 |
| 5. Мощность | ||||
| 5.1 Общая потребляемая мощность | кВт | 42 | 49.2 | 58 |
| 5.2 Мощность гидропривода | кВт | 11 | 11 | 11 |
| 5.3 Расход охлаждающей воды | м³/ч | 2 | 3 | 4 |
| 5.4 Давление охлаждающей воды | МПа | 0.3-0.6 | 0.3-0.6 | 0.3-0.6 |
| 5.5 Давление воздуха | МПа | 0.8 | 0.8 | 0.8 |
| 5.6 Расход воздуха | м³/мин | 0.4 | 0.8 | 1 |
